便携式无人机管制设备
型号：DT900
用户使用手册V1.0
专利1：中科佳晨基于VCO射频信号基层架构技术平台
专利2：中科佳晨超大功率射频增强power boosting技术
目录
一、产品简介
二、配件清单
三、用前准备
四、基本操作
五、作用范围
六、人身防护
七、技术参数
一、产品简介
DT900 无人机侦测打击设备是深圳市中科佳晨技术有限公司自主研发的一款反黑飞设备。内置业界领先的八个频段的飞控阻断频率，以及GPS/QZSS/GLONASS/Galileo卫星定位阻断频率，可以使被管制无人机失控、返航、驱离、迫降或者坠毁。
本设备集成度高，可全向侦测无人机，并自动开启打击，真正实现了AI无人值守。
本设备采用手持便携式设计，高强度PC+ABS外壳，高度集成的微波电路结构以及紧凑的小型化天线设计。具有机身牢固，散热好，携带使用方便，管控距离远的特点。设备使用可充电锂电池组，续航能力强。
本设备采用DSSS/FHSS双制式干扰源，全固态微波集成电路MMIC技术，高密度SMT表面贴装工艺，可靠性高，可以适应严寒及高温环境下正常工作。
二、配件清单
开始使用前，请检查设备包装内是否包含以下所有物品。如有缺失，请与经销商联系。
| 名 称 | 数 量 | 备注 | |
| 1 | 主机 | 1 | |
| 2 | 瞄准镜 | 1 | 带红外功能 |
| 3 | 锂电池 | 1 | 电池可多配 |
| 4 | 充电器 | 1 | |
| 5 | 连接线 | 1 | |
| 6 | 背带 | 1 | |
| 7 | 说明书 | 1 | |
| 8 | 设备箱 | 1 |

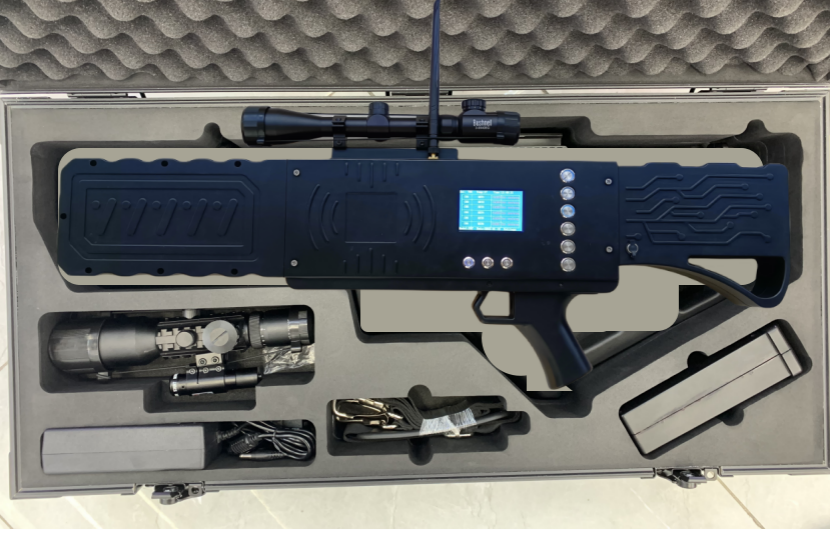

装箱图片：

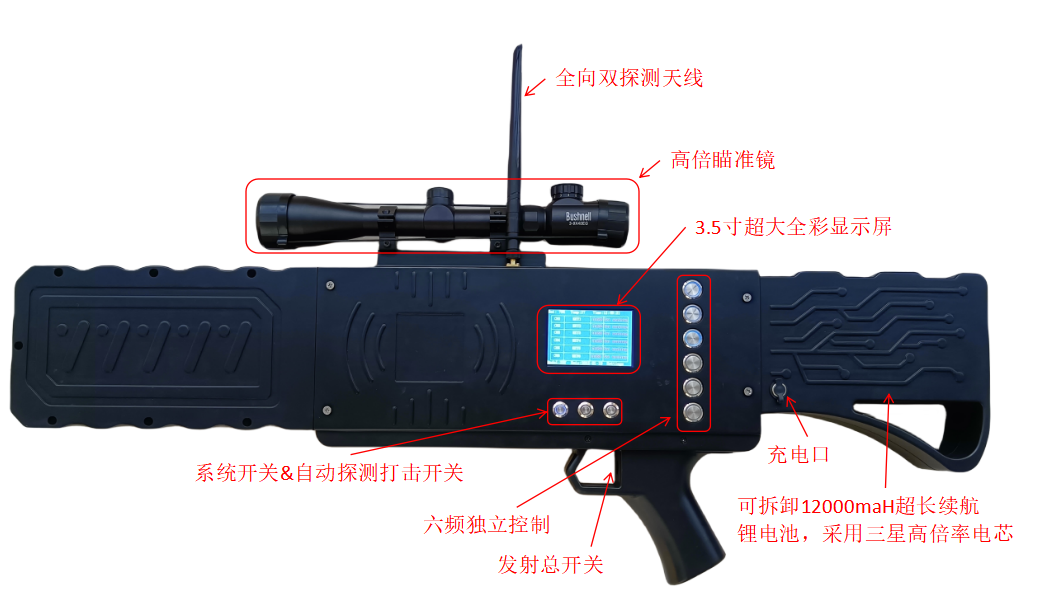

三、产品功能介绍
2. 电量检查及电池充电
检查电池，如电量不满需充电。屏左上角有电池图标，显示电量百分比，可自定义低电压告警，有蜂鸣报警提示音。
使用充电器对电池进行充电
1.充电接口在电池的尾部和电池显示屏在一起。
2.将充电器通过电源线与交流电连接好，充电器指示灯显示绿色；
3.将充电器的输出插头插入到电池组的充电接口；
4.充电器上的指示灯变为红色，充电开始；
5.充电结束后，充电器上的指示灯会变为绿色，并自动停止充电。
警告：充电时严禁开启设备！
注意：充电器上的指示灯变为绿色，并不代表完全停止充电过程。充电器可能处于涓流充电过程，这一过程可能会持续数分钟，直到电池完全达到充电停止电压。所以如果对电池组的电量是否完全充满有严格要求的话，在充电器的指示灯变为绿色后，可以稍等10-15分钟再断开充电器。
四、基本操作
? 对准目标方向
本设备采用具有定向辐射特性的天线，使用时需要将天线对准目标方向。
通过瞄准镜观察定位目标，最大可支持放大到10倍。
有关辐射方向性的描述见下图：
天线在正前方的辐射方向图为25°左右的锥形区域，在距离200m处形成的辐射截面直径可以达到80米左右，在截面边缘区域的信号强度约下降3dB, 直线作用距离大约降低到最大距离的70%，采用目视瞄准跟踪完全可以满足实际使用需求。
? 选择工作模式并发射
设备具备单路独立工作模式：可分别单独打开需要屏蔽的电磁波信号，将目标无人机驱离当前区域以及令目标无人机失控坠落或自动迫降。
在发射干扰信号以后，如果无人机继续运动，应该随时跟踪其运动轨迹，尽量保持天线方向始终对准无人机。在管制目的达到之前，最好一直保持跟踪。因为如果无人机脱离管制设备的有效辐射范围，只需几秒钟的时间，其即可重新与遥控器建立联系。
单路单独发射电磁波时，打开总按钮开关，此时单路指示灯会亮起，表示设备单路已经正常工作，反之指示灯熄灭，表示设备已经停止工作。

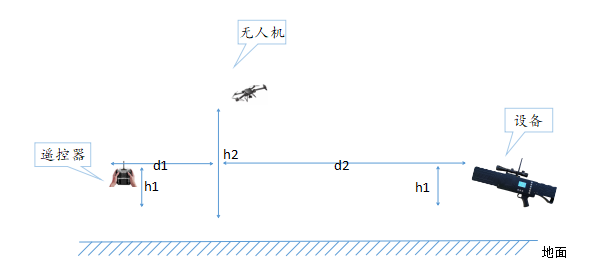

五、工作示意图
实际的使用场景如下：
h1: 遥控器和待测设备距离地面的距离
h2: 无人机的垂直飞行高度（距离地面）
d1: 遥控器与无人机的水平距离
（1）d2: 待测设备与无人机的水平距离表中作用距离为管制设备与无人机的水平距离（d2），数据空缺系飞行高度不足导致无人机正常飞控信号不稳定。
（2）测试所使用的各频段无人机均为符合国家相关要求的合格成品无人机及配套遥控器，其中遥控器的发射功率经测试均达到国家对于该种设备的发射功率规定上限。
? 卫星定位信号
在对卫星定位信号进行干扰时，无人机接收到的卫星信号基本与无人机位置无关，属于恒定场强信号。只不过各种卫星定位系统的信号到达强度略有差别，但差别不大，所以下面仅给出GPS卫星定位信号的实际测试结果，对其它卫星定位信号的干扰作用距离基本一样。
当无人机高度较低时，地面吸收会对干扰作用距离造成一定的影响；当无人机高度较高时，实际作用距离的水平距离也会因为几何关系而相应降低，不过都可以满足实际的使用需要。
七、技术规格（打击）
1）工作频率： 420-450MHz，840-930MHz，1180-1280MHz，
1447-1467MHz,1550-1620MHz
2400-2500MHz,5150-5250MHz,5715-5850MHz。
2）6路输出功率：140W。8路输出功率：200W
3）信号样式：DSSS(扩频）/FHSS（跳频）。
4）天线增益：38-40dB。
5）电池容量：12000mah（一块电池、可多配置）。
6）续航时间：≥60分钟（持续发射） ≥600分钟（30s发射 90s停止）
7）产品重量：主机5.9kg,
电池1.2kg,
瞄准镜0.47Kg。
8) 产品尺寸：主机860*160*72mm，
电池174*220*72mm，
瞄准镜230*65*85mm
9）工作模式：独立单路发射。
10) 瞄准镜放大倍数：3-10倍。
八、技术规格（侦测）
1）无人机探测器，采用自主研发低功耗数字模拟混合接收机技术 以及先进的电源管理技术，采用外置超宽带天线，可以对常用的民用无人机包括四旋翼、固定翼、DIY、穿越机等可以准确实现声、光、 震动告警，同时在复杂电磁环境下实现极低的误报率。产品特性：
2.4G/5.8G双频接收天线，天线采用SMA接口，方便更换。2db增益天线侦测距离可达2KM，3-4dbm天线侦测距离可达3-5km.
告警输出LCD同步显示，可在低温环境下正常工作，界面对各种工作状态显示
2）技术参数
识别类型： 大疆全系列 道通全系列 主流 WiFi，5.8Ghz穿越机FPV
侦测频段： 2400 ~ 2485MHz 5150 ~ 5950MHz
侦测半径： 2-5km
天线数量： 2
为什么选择我们？
1. 我们是源头方案，性价比高。地处产业链中心-深圳，同配置下，我们的售价是友商的一半不到。2. 技术创新。我们专注于射频领域积累15年，具备超大功率射频增强Power Boosting技术和射频信号防自激Anti self feedback处理电路专利技术。在保证超大功率的同时，又保证设备的稳定工作。
3. 设备多重安全保障。从功率，电源处理，结构等保证设备的安全使用，避免漏电导致人受到伤害。
注意事项
1、干扰卫星导航信号后，无人机无法返航，但可以遥控控制。2、同时干扰卫星导航信号（1.5G）和遥控信号（2.4G或5.8G）后，无人机无法返航，无法遥控控制，根据无人机设置程序悬停、迫降。
3、同时干扰图传和遥控信号后，无人机无法遥控控制，无法回传视频、图像，根据无人机的设置程序返航、迫降、悬停。
3、同时干扰卫星导航信号（1.5G）、遥控信号（2.4G或5.8G）、图传信号（2.4G或5.8G）后。无人机无法返航，无法控制返回，无法回传视频、图像。根据无人机设置程序悬停、迫降。
4、根据无人机不同机型和品牌，在受干扰后，无人机实际执行动作会有差别。
