考场手机信号屏蔽器

国家教育考试标准化考场

新款-考场屏蔽器智能管理系统

设计方案书

深圳市中科佳晨技术有限公司

www.szjammer.com

2024年1月1日

目    录

1.校园手机屏蔽项目的市场需求分析- - - - - - - - - - - - - - - - - - - - - -第4页

2.屏蔽器普通安装与我司屏蔽器管理系统的优缺点- - - - - - - - 第5页

3.屏蔽器SJ-10C产品说明- - - - - - - - - - - - - - - - - - - - 第7页

4.屏蔽器智能管理系统图文介绍- - - - - - - - - - - - - - - - - - - 第15页

5.系统组网TCP/IP网络拓扑图及工程安装结构图- - - - - - - - - - - 第16页

6.屏蔽器智能管理系统实例介绍- - - - - - - - - - - - - - - - - - - 第16页

2 校园手机屏蔽项目的市场需求分析

2.1教学管理时教学区域的屏蔽

随着手机的越来越普及，学生在校园使用手机情况越来越多，甚至连小学生都配带手机、中学、高中的比例更大了。目前，虽然各类学校早已明文规定上课期间，老师绝对不允许接打手机，同时也要求学生自行关闭手机或者将手机调为振动状态，但由于学生的自律性、自觉性等问题一直给学校日常教学管理形成压力！

比如：总会有一部分学生因为某种原因忘记将手机调为振动，正常上课时突然的一个来电或者短信，特别是当一些搞怪、整蛊的声音响起时，原本肃静的课堂和正常教学随即被打断…… 有些上课不自觉的学生正因为有了手机短信功能，上课期间不想听课的话，不用交头接耳去找邻桌聊天，用手机收发短信即可。现在的手机都具备了上网功能，学生更可以在上课期间频繁的使用手机上网聊天、看小说、玩游戏等。严重影响学生学习的积极性和上课效率。

学校安装使用中科佳晨屏蔽器智能管理系统可以定时设置上课时间开启屏蔽器设备，杜绝学生在上课期间使用手机的现象。

2.2考试期间考场屏蔽

由于智能手机等移动通讯工具的全面普及，利用手机等移动通讯工具进行作弊、成为一些考生提高自己考试成绩的“秘密武器”，这些考生平日里不求用功学习，到考试时想借助一些非法手段、听信某些非法的泄题商贩或以提供答案牟利的组织及个人，想利用手上的手机作为答案接收工具或者传输工具，通过作弊的途径以获得理想的考试成绩，这严重破坏了考试的公平性、严肃性！对于其它大多数平常刻苦学习、凭真才实学参考的学生来讲更是一种极大的伤害！

为严肃考场纪律、保障对每一个参考人员的公平、公正，通过安装中科佳晨屏蔽器智能管理系统或者手机信号屏蔽器，是防止考生通过手机等通讯工具进行作弊的最有效途径之一。

2.3宿舍区域晚间休息时的屏蔽

据一些学校管理人员反映，现在的学生携带手机的很多，而据校方管理人员近几年的观察和了解，学生除了在极少部分将手机作为正常应用外，大部分将手机应用在上网，聊天，玩游戏，看小说，谈情说爱，更有甚者有的经常和一些社会的闲散人员联系，对学校的教育和学生的成长带来了很大的危害！学生在晚作息校领导检查过后，窝在被子里摆弄手机就更难以被约束、管理和发现。

学校在宿舍区域安装手机信号屏蔽系统一般建议只是在熄灯后的两个小时内开启，目的也就是为了能够让我们的学生能够学会生活，养成良好的健康的生活习惯！早睡早起、不至于第二天因睡眠不足而昏昏欲睡、无法专心学习、听课。

3 屏蔽器普通安装与中科佳晨屏蔽器管理系统的优缺点

3.1目前国内校园普通安装手机信号屏蔽器的缺点

n 不方便集中统一管理

手机信号屏蔽器安装数量较多，特别是校园内多幢教学楼都实施安装后，难以集中统一的开机、关闭、分组开关机，及定时设置开关机；不方便分组控制或点对点控制，无法精确分组（分区域或分楼幢、分楼层等）或者点对点的进行定时开关控制；即使通过统一布置电源线，需有专人负责按时进行开关机操作。

n 屏蔽器的工作状态和故障不能够及时上报

通过统一电源开关方式给所有屏蔽器供电后，管理人员无法即时获知屏蔽器是否正常工作，对屏蔽器的管理和维护很不方便。

n 对于考场屏蔽，屏蔽器非固定安装方式在考试前排查设备状态

有些学校针对考试时的考场屏蔽，采取每次考试时将屏蔽器分发至各个考场教室、考试结束后再统一回收的办法，这样做即费时费力，同时不停的发放、回收手机信号屏蔽器是人为增加了屏蔽器损坏可能性、对设备管理、维护都很不利。

3.2 安装屏蔽器智能管理系统的优点

n 屏蔽器有效屏蔽目前市面上的所有手机信号及WiFi三频段

本套系统中配置的屏蔽器是根据手机运营商基站的架设环境，最新升级版本，能有效屏蔽CDMA、GSM900、DCS1800、TD-SCDMA、CDMA2000、WCDMA、FDD-LTE、TDD-LTD、5G（含广电5G）、WIFI、蓝牙，5.2G、5.8GWiFi等多种制式、类别的手机信号及三频段WiFi信号。

n 软件统一集中控制和管理、总控台模式，简单明了

整套系统通过一套主控软件来控制和管理，管理人员可以通过主控软件上的总控台（相当于单位电子地图）及操作列表对于校园内的屏蔽器状态一目了然。自由分组、可全开、全关，可分组（分楼幢、分区域）开关，可点对点开关，管理人员通过主控电脑上的主控软件可以精确的点对点或者分组（即分区域或分楼幢、分楼层）定时设置屏蔽器的开关时间；

n 掌握所有屏蔽器运行状态和故障与否、可实时查询和自动查询，自动报警，

管理人员可以手动或者自动查询每一台手屏蔽器的工作态，对于出现故障或损毁的屏蔽器能及时发现，进行维护；

n 可定时开关，编排定时计划表，人性化屏蔽、节能环保；

可以通过软件对任一手机屏蔽器或分组进行精确的定时开、关控制；可以依据学校的上、课作息时间，将屏蔽器的开启与关闭与学校的上、下课打铃的时间同步起来，对学生的手机进行人性化屏蔽（让学生在课间休息时间能正常使用手机）。通过定时开关功能，非教学时间段内，所有的屏蔽器均处于关闭状态，有利于节能、利于环保、利于设备保养和延长设备使用寿命；

n 日志功能有助于追踪排查

完善的系统日志功能会记录下每一台屏蔽器的工作状态、管理员或操作员的操作日志，同时对于那些更高明的破坏行为具有追踪和排查功能（例如，某些学生人为的切断屏蔽器电源、一段时间后再给屏蔽器恢复供电，这个过程将可以被自动查询到并且记录到日志中）。

n 跨省市多级联网功能：数据汇总、掌握全局

本系统可架设于公网云服务器，如果是一个县、市或者一个省区的学校，在大型综合考试项目上，可授权每个学校独立的普通管理员，普通管理员可对学校内部的屏蔽器进行管理，上层的监考管理部门可以通过系统平台的总控台总览各个学校的屏蔽系统真实运行状况。

4联网版无线信号屏蔽器

4.1  产品特性

  * 屏蔽2G/3G/4G/5G/WIFI/5.8G/5.2G/蓝牙等信号

  * 内置高增益全向天线，屏蔽效果迅速

* 原装进口MOS管，射频转换效率高

* 静音风扇散热，工作温度低

* 12个指示灯及LED屏监测电压/电流/温度/功率

* 预留RJ45网络接口，可实现网络管理模块升级

4.2  产品应用

* 各类考试考场

* 政府机关会议室

* 监狱监管区域

* 部队军事管控场所

* 单位保密室

* 法院法庭

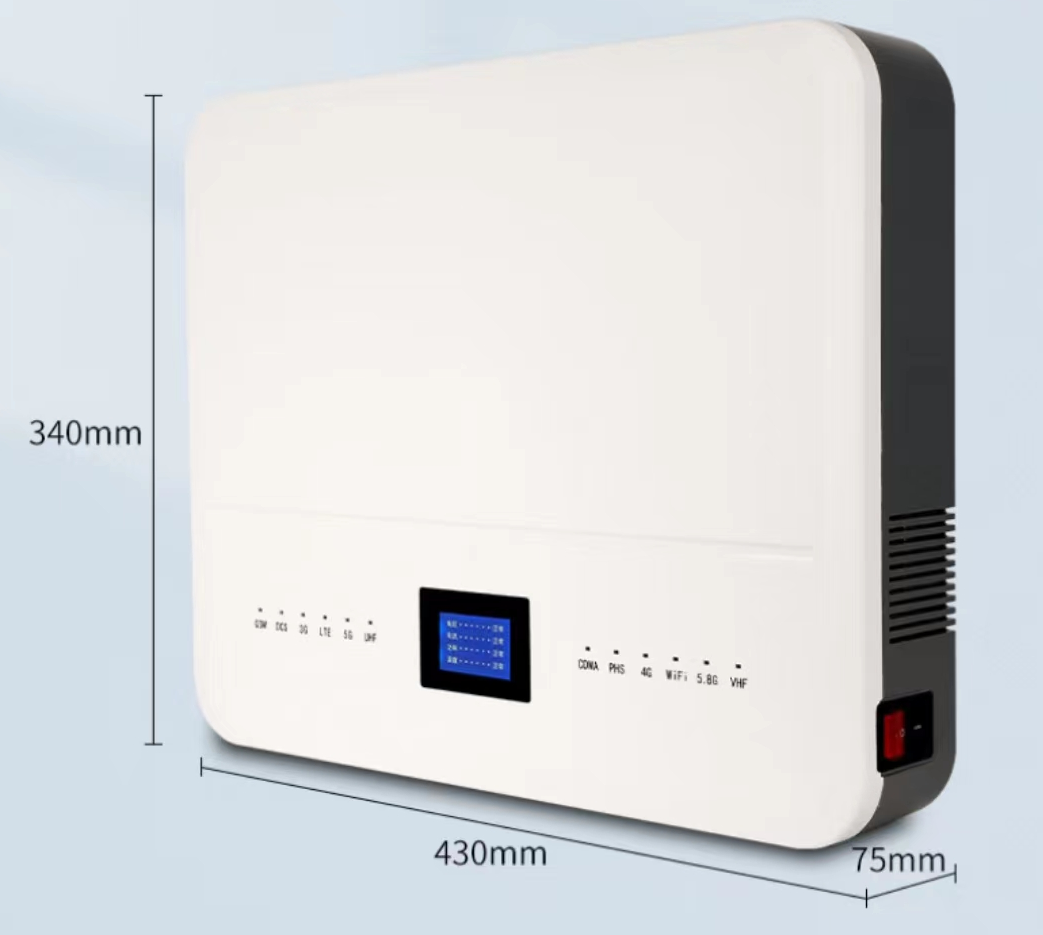

4.3  产品信息

4.4  参数性能

4.5  屏蔽距离

中国移动的规范规定,手机接收电平>=(城市取-90dBm ;乡村取 -94dBm )时，则满足覆盖要求，我们根据基站信号强度对比屏蔽器效果，如下表：

4.6  电气特性

4.7  产品使用

   * 本产品单机使用简单方便，插上电源，打开开关即可。

   * 产品适合桌面摆放，墙上壁挂，三角支架摆放。（建议设备摆放高度1.5-3米）

   * 产品应远离发热设备或者大面积金属物体。

   * 其他复杂环境请联系厂家或者供应商咨询。

5屏蔽器智能管理系统图文说明

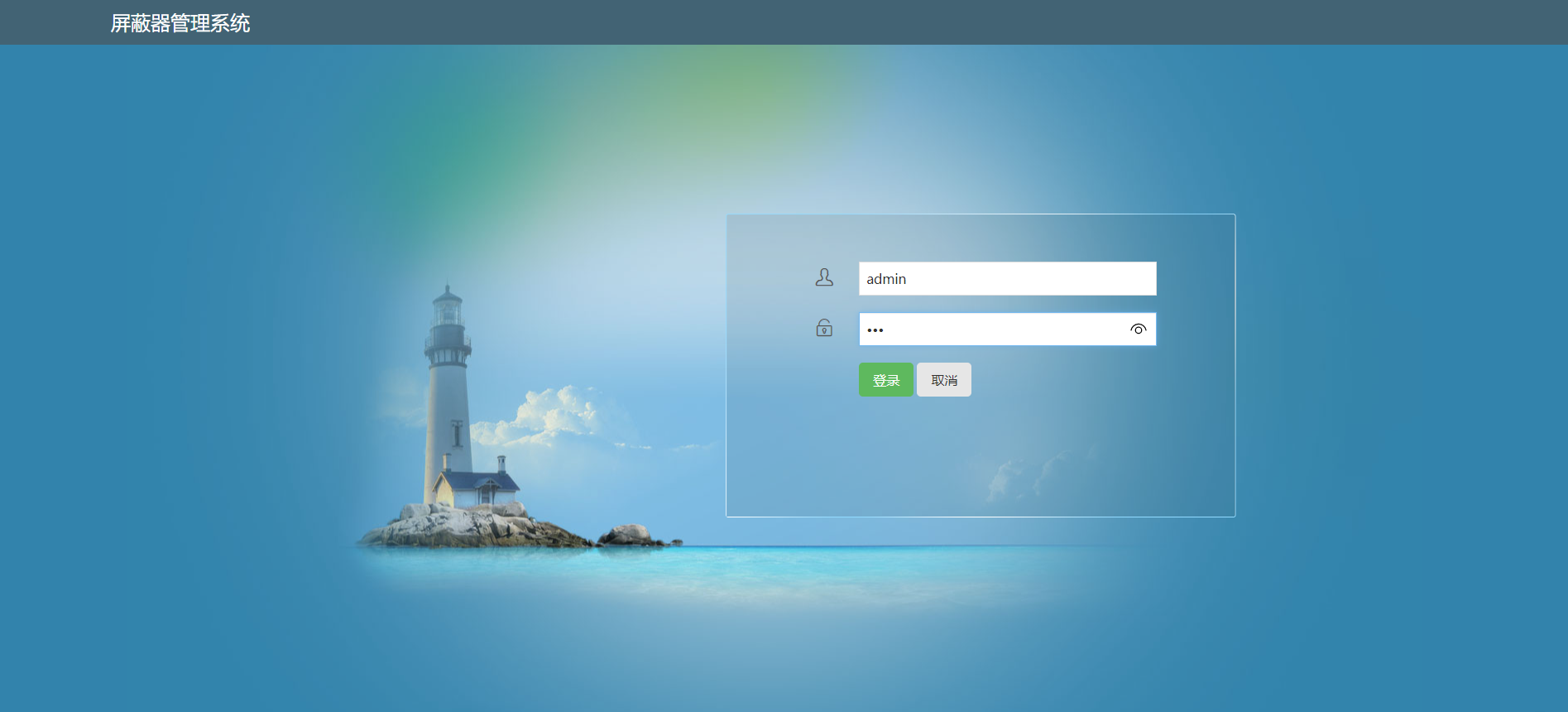

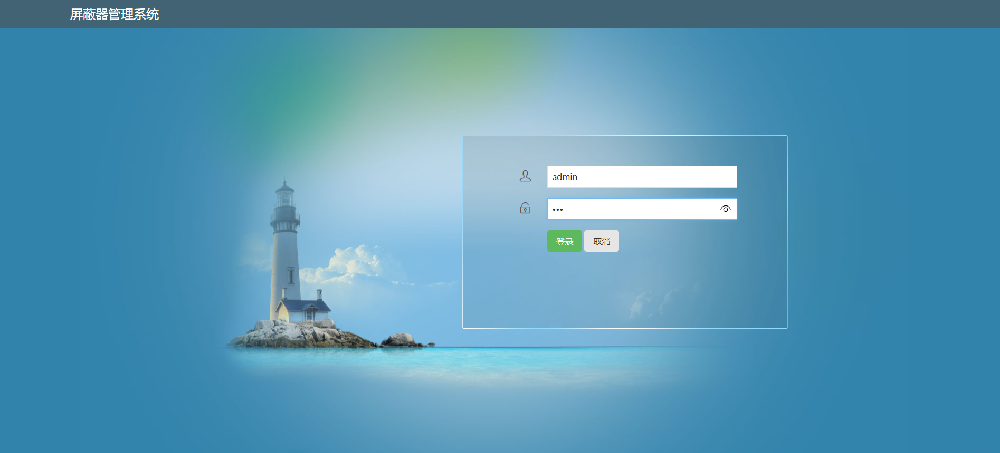

5.1   登入界面

    在浏览器输入IP地址或者网站域名进入屏蔽器智能管理系统的登入页面。输入用户名和密码即可登入。

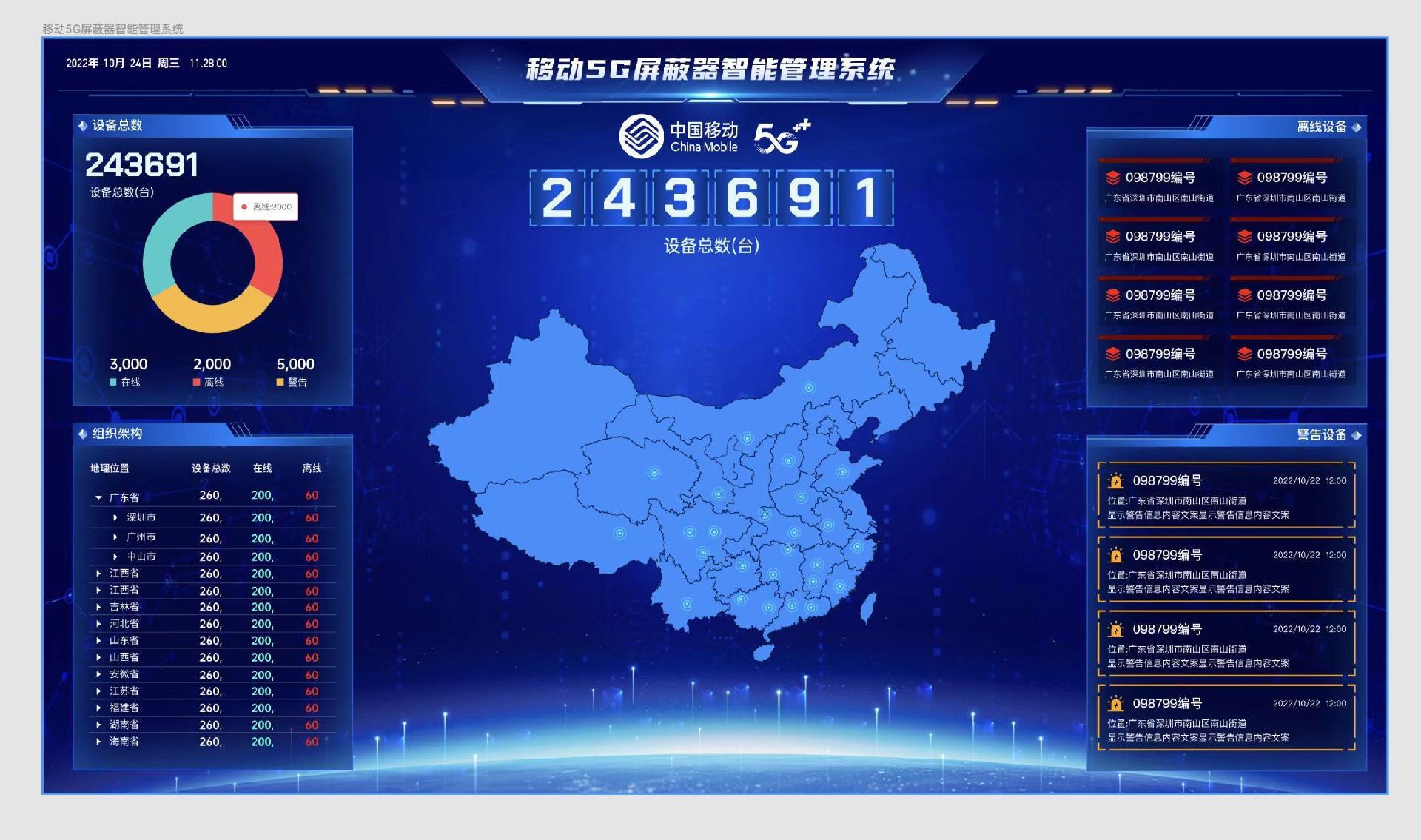

5.2 总控台

用户登入后进入屏蔽器智能管理系统总控台，总控台主要是总览设备的各类信息。

5.3   智能监控

     智能监控界面主要对联网的屏蔽器的状态显示和进行各种命令操作：

1  显示：设备名称，设备编号，在线，离线，工作状态，温度，告警，位置信息，IP地址，更新时间，定时时间。

2  操作：开关机，搜索查询，批量选择，定时设置。

5.4  设备管理

    在设备管理界面，可以添加新设备，修改设备信息，删除更换的设备。（添加设备的设备编号：为ID号，其他设备信息可根据客户自行填写，位置信息尽量准确，方便后期搜索管理）

5.5  用户管理

    可以对软件系统管理者添加，删除，修改操作。多用户管理方式：由管理员添加普通用户，授权普通用户，普通用户之间添加的设备互不管理操作。多用户管理方式一般适用于上级领导管理多个下级单位，一般采用集中服务器网络拓扑结构。

5.6  日志

     记录管理员对设备管理相关操作。

    日志可以对设备的每次操作进行记录，方便管理员查询统计。

5.7  邮箱设置

    设置系统发送相关日志信息到指定邮箱。

本系统设置了邮箱功能，对系统的相关日志发送到指定邮箱进行备案查询。

5.8  智能监控--搜索功能

     在智能监控界面里，可以通过设备编号和位置搜索屏蔽器设备，方便客户精准的管理设备。

搜索方式：设备编号搜索，位置搜索，ID号搜索 ，在线，离线，开机状态搜索，分组搜索；用户可根据需要采用不同搜索方式，以达到精准控制屏蔽器和管理屏蔽器。

5.9 智能监控--定时开关机设置

    在智能监控界面里，设置定时。

  定时设置可分多个时间段设置开关机，也可对不同分组设置不同的开关机时间。

6  TCP/IP网络拓扑图及工程安装结构图

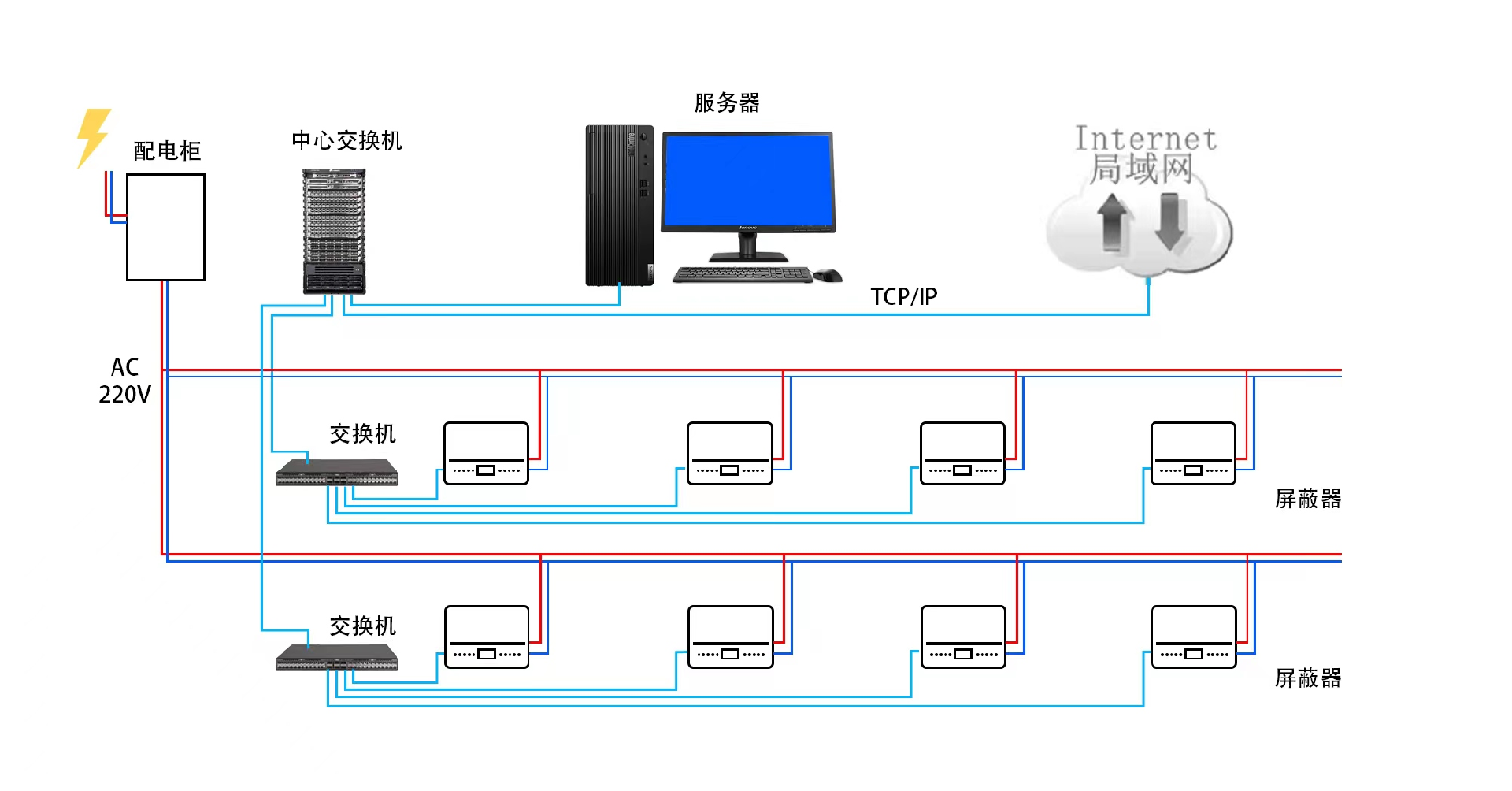

6.1   TCP/IP 联网版屏蔽器  物理连接拓扑图

6.2 TCP/IP 联网版屏蔽器 工程安装结构图

7.屏蔽器智能管理系统实例介绍

7.1  蓝山教育局信号屏蔽系统

7.2  暨南大学智能屏蔽器管理系统

7.3  北京交通大学智能屏蔽器管理系统

7.4  佛山职业技术学院屏蔽器系统

7.5  中国石油大学（华中）屏蔽器系统

7.6  青岛科技大学屏蔽器智能管理系统
